| 是否进口：否 | 产地：江苏淮安 | 品牌：PINY品源牌 |
| 型号：PD5-24D07W | 类型：DC/DC电源 | 输入电压：24V |
| 输出功率：5W | 输出电压：±7V | 工作效率：80% |
| 输出纹波噪音：50mV | 输出电压精度：±1% | 输出电流：0.375A |
| 工作温度：-25~+85℃ | 最小包装数：1 | 是否跨境货源：否 |

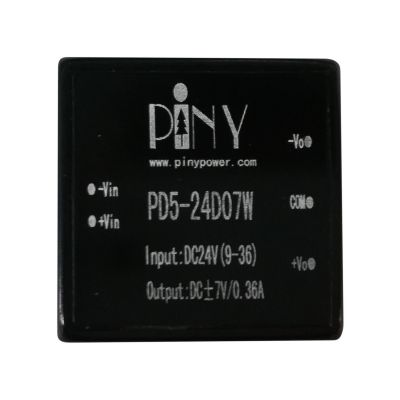

供应PINY品源牌DC/DC双路电源模块5W24V转±7V开关电源PD5-24D07W
供应PINY品源牌DC/DC双路电源模块5W24V转±7V开关电源PD5-24D07W技术参数
特性 | 指标 | 参数及说明 | |
输入特性 | 输入电压 | DC24V | |
输入电压范围 | DC9V至DC36V | ||
输出特性 | 设定输出 | 双路输出，总功率为5瓦 | |
输出电压 | DC+7V | DC-7V | |
输出电流 | 0.357A | 0.357A | |
输出电压精度 | 1% | 1% | |
纹波噪声峰峰值 | 50mv | 50mv | |
交叉调节率 | ±1% (10%~***负载，标称输入电压) | ||
温度系数 | ±0.02%/℃ (典型值) | ||
动态响应时间 | 200max(μs) (25%阶梯负载) | ||
过冲幅度 | ±5%V0max (25%阶梯负载) | ||
安全特性 | 绝缘电阻 | DC500V≥200mΩ | |
输入与输出隔离 | ≥1500V/AC (时间1分钟，漏电流≤5mA) | ||
输入与外壳隔离 | ≥1500V/AC (时间1分钟，漏电流≤5mA) | ||
输出与外壳隔离 | ≥500V/DC (时间1分钟) | ||
环境要求 | 工作温度 | -25℃~+85℃ | |
贮存温度 | -40℃~+105℃ | ||
相对湿度 | 10%~90% | ||
综合特性 | 工作频率 | 100KHZ(典型值) | |
典型效率 | 80% (标称电压，额定负载) | ||
MTBF | 20000hrs(Bellcore TR332, 25℃) | ||
保护功能 | 过热及短路保护,负载可长期短路、自恢复 | ||
散热及壳材 | 自然空冷散热，外壳为氧化铝 | ||
体积重量 | 重量克，长宽高为：25.4*25.4*11.2mm | ||
满足标准 | 满足Rohs环保要求 | ||
供应PINY品源牌DC/DC双路电源模块5W24V转±7V开关电源PD5-24D07W外形尺寸、引脚定义
供应PINY品源牌DC/DC直插式3-5W系列电源典型产品列表
供应PINY品源牌DC/DC直插式3-5W系列电源技术参数
